Приточная установка ВЕНТС ПА 02 В4

Детали

Описание

Описание

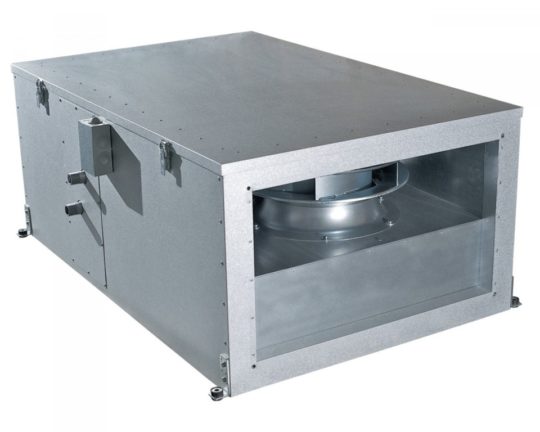

Приточная установка ПА представляет собой
полностью готовый вентиляционный агрегат,
обеспечивающий фильтрацию, подогрев и подачу
свежего воздуха в помещения.
J Корпус
Корпус изготовлен из стальных листов с алюмоцин-
ковым покрытием, наполненных звукоизоляцией в
виде слоя минеральной ваты толщиной 50 мм.
J Фильтр
Для фильтрации приточного воздуха в установке
есть встроенный фильтр со степенью очистки G4 (в
качестве опции – F7).
J Нагреватель
Установки ПА укомплектованы электрическими
(ПА…Е) или водяными (ПА…В) нагревателями.
В зависимости от требуемой мощности устанавли-
ваются двух-, трех- или четырехрядные водяные
нагреватели. Водяные нагреватели предназначе-
ны для эксплуатации при максимальном рабочем
давлении 1,0 МПа (10 бар) и максимальной ра-
бочей температуре теплоносителя 95 °С Вентилятор
Установки оборудованы высоконапорным бес-
корпусным радиальным вентилятором с непо-
средственным приводом от электродвигателя
с внешним ротором. Лопатки рабочего колеса
загнуты назад. Вентилятор обеспечивает опти-
мальные рабочие характеристики: расход воздуха,
уровень шума и КПД.
J Монтаж
Приточная установка монтируется на полу, под-
вешивается к потолку при помощи монтажного
уголка с вибровставкой или крепится на стене
при помощи кронштейнов. Установку можно
разместить как во вспомогательных помещени-
ях, так и в основных (над подвесным потолком,
в нише или открытым способом). Все электрические
подключения выполняются через клеммную
колодку, расположенную в соединительной
коробке. Приточные установки ПА оснащены
кронштейнами для облегчения монтажа агрегата.
Установку можно монтировать в любом положе-
нии, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под
вентилятором). Необходимо предусмотреть воз-
можность доступа к установке для сервисного об-
служивания и чистки фильтра. Конструкция агре-
гатов ПА…В позволяет выводить патрубки водяного
нагревателя в левую или правую сторону на этапе
монтажа (по умолчанию патрубки нап равлены
вправо по ходу воздуха).
J Управление и автоматика
Возможны два варианта исполнения установок:
1. Без управления, когда потребитель самосто-
ятельно определяет и подбирает необходимую
систему автоматики.
2. Со встроенной системой управления и авто-
матики, которая позволяет регулировать произ-
водительность вентилятора, устанавливать тем-
пературу приточного воздуха, контролировать
степень загрязнения фильтра. Кроме того, система
автоматики обеспечивает активную защиту ТЭНов
калорифера от перегрева (для ПА…Е). Управлять
установкой можно на расстоянии при помощи па-
нели управления.
