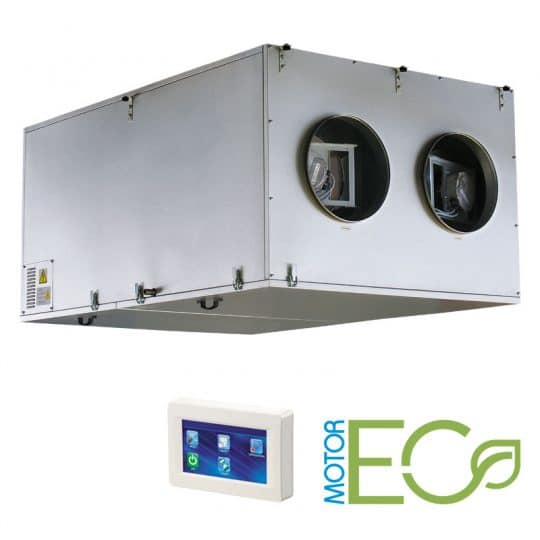

Приточно-вытяжная установка BLAUBERG KOMFORT EC DBE 3000 S21 DTV

Детали

Описание

ПРИМЕНЕНИЕ
Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
Для создания управляемых энергосберегающих систем вентиляции.
Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
Совместимы с круглыми воздуховодами диаметром от 160 до 400 мм.

КОНСТРУКЦИЯ

Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 20 или 25 мм.
На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.
Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
Сервисная панель корпуса обеспечивает удобный доступ для обслуживания (чистка элементов, замена фильтров и т.д.).

ВЕНТИЛЯТОРЫ

Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-моторы с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.
ЕС-моторы обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.
ЕС-моторы отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.
Турбины динамически сбалансированы.

НАГРЕВАТЕЛЬ ВОЗДУХА

Установка оснащена электрическим нагревателем для эксплуатации при пониженных температурах приточного воздуха.
Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный электронагреватель для дополнительного нагрева приточного воздуха.
Плавное регулирование мощности электрического нагревателя обеспечивает автоматическое поддержание температуры приточного воздуха.
Для защиты от перегрева электронагреватель оборудован двумя встроенными термоконтактами: с температурой срабатывания +60 °С с автоматическим перезапуском и с температурой срабатывания +90 °С с ручным перезапуском.

ФИЛЬТРАЦИЯ ВОЗДУХА

В установках KOMFORT EC DE400/700/1100 применяются приточные карманные фильтры G4 (F7 – опция) и вытяжные кассетные фильтры G4.
В установках KOMFORT EC DE2000/4000 применяются приточные и вытяжные кассетные фильтры G4.

РЕКУПЕРАЦИЯ ТЕПЛА
В установках KOMFORT EC DE400/700/1100 применяются противоточные рекуператоры из алюминия с большой площадью поверхности и высоким КПД.
В установках KOMFORT EC DE2000/4000 применяются пластинчатые рекуператоры перекрестного тока из алюминия с большой площадью поверхности и высоким КПД.
Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.
Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс: охлажденный выводимый воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений.
Для предотвращения рекуператора от обмерзания в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, а приточный воздух снова проходит и прогревается через рекуператор и установка продолжает работу в обычном режиме.
Для сбора и отвода конденсата предусмотрен поддон, расположенный под блоком рекуператора.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки оснащены встроенной системой автоматики с настенной панелью управления с сенсорным дисплеем.
Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.
Функции автоматики:

Включение / Выключение установки.
Выбор необходимой скорости вращения вентиляторов и регулировка производительности установки. Каждая скорость настраивается на этапе наладки для приточного и вытяжного вентилятора отдельно.
Автоматическое включение/выключение нагревателя и плавная регулировка его мощности. Активная защита ТЭНов от перегрева. Продувка ТЭНов в конце цикла нагрева.
Открытие / закрытие заслонки байпаса для летнего проветривания.
Установка и поддержка желаемой температуры в помещении или канале.
Включение / Выключение и настройка работы таймера.
Установка cуточного и недельного графика работы.
Управление по канальному датчику влажности FS1 (приобретается отдельно) или по датчику влажности, встроенному в панель управления.
Контроль степени загрязнения фильтров.
Остановка системы по команде от щита пожарной сигнализации.
Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).
Управление охладителем (приобретается отдельно).
МОНТАЖ

Установка монтируется к потолку при помощи монтажных кронштейнов.
Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной панели для сервисного обслуживания и замены фильтров.
Доступ для сервисного обслуживания и чистки фильтра:

KOMFORT EC DE400/700/1100 – со стороны правой или левой боковой панели;
KOMFORT EC DE2000/4000 – доступ снизу.
