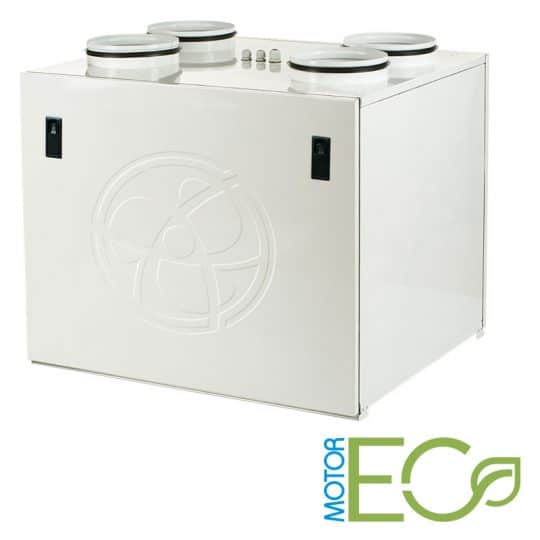

Приточно-вытяжная установка BLAUBERG KOMFORT EC S160 S21

Детали

Описание

ПРИМЕНЕНИЕ
Вентиляционные установки для организации эффективной энергосберегающей приточно-вытяжной вентиляции в квартире, доме, коттедже и других помещениях.
Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
Обеспечивают качественный регулируемый воздухообмен для создания индивидуального микроклимата.
Совместимы с круглыми воздуховодами диаметром 125, 160, 200 мм.

КОНСТРУКЦИЯ

Корпус изготавливается из трехслойных стальных панелей с полимерным покрытием и тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Установка оборудована откидной сервисной панелью для удобного техобслуживания или ремонта.
Присоединительные патрубки из корпуса установки выведены вертикально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.

ВЕНТИЛЯТОРЫ

Для притока и вытяжки воздуха применяются высокоэффективные ЕС-моторы с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.
ЕС-моторы обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.
ЕС-моторы отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.
Турбины динамически сбалансированы.

РЕКУПЕРАЦИЯ ТЕПЛА

В установках применяется пластинчатый противоточный рекуператор из полистирола с большой площадью поверхности и высоким КПД.
Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс охлажденный вытяжной воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений.
Для сбора и отвода конденсата предусмотрен поддон, расположенный под блоком рекуператора. Поддон оснащен патрубком для отвода конденсата за пределы установки.
Для предотвращения обмерзания рекуператора в зимний период года применяется электронная система защиты. В случае угрозы обмерзания рекуператора по датчику температуры отключается приточный вентилятор, и теплый вытяжной воздух прогревает рекуператор. После этого включается приточный вентилятор, и установка продолжает работу в обычном режиме.

МОНТАЖ

Установки предназначены для настенного монтажа.
Корпус является универсальным. Во время монтажа можно изменить сторону подключения воздуховодов развернув установку на 180° и переставив местами переднюю и заднюю панели.
В месте монтажа следует предусмотреть возможность подключения к системе канализации для отвода конденсата, используя набор KIT SFK 20×32 (приобретается отдельно).

БАЙПАС
Установки KOMFORT EC SB оснащены байпасом (100 %-й) для летнего проветривания (охлаждение помещения за счет прохладного воздуха с улицы).

ФИЛЬТРАЦИЯ ВОЗДУХА

Высокую степень очистки приточного и вытяжного воздуха обеспечивают два встроенных фильтра панельного типа со степенью очистки G4.
В качестве отдельной опции предлагается приточный сменный фильтр с классом очистки F7.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки KOMFORT EC S S11 / KOMFORT EC SB S11 оснащены встроенной системой автоматики с настенной панелью управления с сенсорным ЖК дисплеем S11.

Установки KOMFORT EC S S15 / KOMFORT EC SB S15 оснащены встроенной системой автоматики и настенной сенсороной панелью управления S15 с LED индикацией. Установки снабжены разъемом USB (Type B) и могут подключаться к ПК для настройки расширенных параметров в специальном программном обеспечении.

Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.
Функции автоматики S11:

Включение / Выключение установки.
Выбор необходимой скорости вращения вентиляторов и регулировка производительности установки. Каждая скорость настраивается на этапе наладки для приточного и вытяжного вентилятора отдельно.
Открытие / закрытие заслонки байпаса для летнего проветривания.
Установка и поддержка желаемой температуры в помещении или канале.
Включение / Выключение и настройка работы таймера.
Установка cуточного и недельного графика работы.
Управление по канальному датчику влажности FS1 (приобретается
отдельно) или по датчику влажности, встроенному в панель управления.
Контроль степени загрязнения фильтров по счетчику моточасов.
Остановка работы вентиляционной системы по команде от щита пожарной сигнализации.
Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).
Индикация аварий с отображением кода ошибки.
Управление охладителем (приобретается отдельно).
Функции автоматики S15:

Включение / Выключение установки.
Управление производительностью установки (выбор минимальной, средней или максимальной скорости)
Открытие / закрытие заслонки байпаса для летнего проветривания.
Индикация аварий.
Оповещение о необходимости технического обслуживания фильтров.
Дополнительные функции автоматики S15 с установленным ПО:

Регулировка скорости вращения вентиляторов в пределах от 0 до 100%. Каждая скорость настраивается для приточного и вытяжного вентилятора отдельно.
Настройка работы установки по канальному датчику влажности FS2 (приобретается отдельно).
Настройка работы установки по внешнему реле (приобретается отдельно).
Настройка температуры срабатывания защиты рекуператора от обмерзания.
Контроль и настройка таймера оповещения о необходимости технического обслуживания фильтров.
Отображение кодов ошибки.
Контроль внешнего реле, байпаса и уровня влажности.
Обновление ПО.
