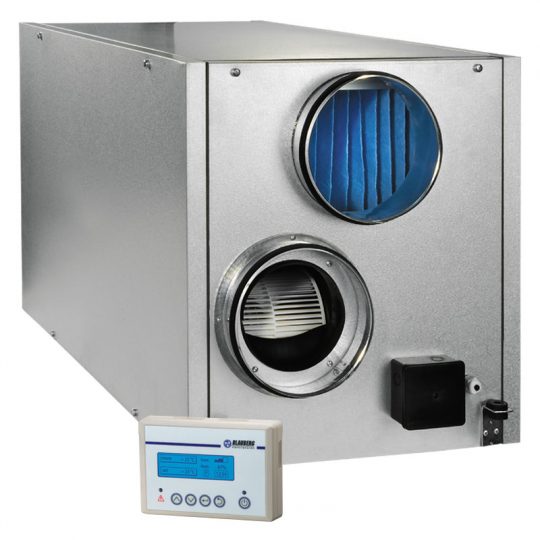

Приточно-вытяжная установка BLAUBERG KOMFORT LE1200-9 S16

Детали

Описание

ПРИМЕНЕНИЕ
Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
Совместимы с круглыми воздуховодами диаметром от 125 до 315 мм.

КОНСТРУКЦИЯ

Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной 25 мм из минеральной ваты.
На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.
Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
Откидные боковые панели корпуса обеспечивают удобный доступ для сервисного обслуживания (чистка элементов, замена фильтров и т.д.).

ВЕНТИЛЯТОРЫ

Для нагнетания и вытяжки воздуха применяются асинхронные двигатели с внешним ротором и центробежным рабочим колесом двустороннего всасывания с загнутыми вперед лопатками.
Двигатели оборудованы встроенной тепловой защитой с автоматическим перезапуском.
Турбины динамически сбалансированы.
Оснащены шариковыми подшипниками для длительного срока эксплуатации.
Отличаются надежной и бесшумной работой.

НАГРЕВАТЕЛЬ ВОЗДУХА

Установки оснащены электрическим нагревателем для эксплуатации при пониженных температурах приточного воздуха.
Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный электронагреватель для дополнительного нагрева приточного воздуха.
Плавное регулирование мощности электрического нагревателя обеспечивает автоматическое поддержание температуры приточного воздуха.
Для защиты от перегрева электронагреватель оборудован двумя встроенными термоконтактами: с температурой срабатывания +60 °С с автоматическим перезапуском и с температурой срабатывания +90 °С с ручным перезапуском.

ФИЛЬТРАЦИЯ ВОЗДУХА

Высокую степень очистки воздуха обеспечивает встроенный фильтр кассетного типа с классом очистки G4 на вытяжке и F7 на притоке.

РЕКУПЕРАЦИЯ ТЕПЛА
В установке применяется пластинчатый рекуператор перекрестного тока из алюминия с большой площадью поверхности и высоким КПД.
Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.
Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс: охлажденный выводимый воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений.
Для предотвращения рекуператора от обмерзания в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, а приточный воздух снова проходит и прогревается через рекуператор, и установка продолжает работу в обычном режиме.
Для сбора и отвода конденсата предусмотрен поддон, расположенный под блоком рекуператора.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки оснащены встроенной системой автоматики с настенной панелью управления с ЖК-дисплеем.
Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.
Функции панели управления:

Включение и выключение установки.
Установка необходимой скорости вращения вентиляторов.
Установка и поддержание температуры приточного воздуха на заданном уровне.
Отображение температуры в помещении.
Настройка недельного графика работы.
Функции автоматики:

Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).
Контроль загрязнения фильтров.
Защита ТЭНов нагревателей от перегрева.
Запрет включения нагревателя при выключенном вентиляторе.
Система автоматики защищена от короткого замыкания в электросети автоматическим выключателем.

МОНТАЖ

Установку можно монтировать на полу, подвешивать к потолку или крепить к стене при помощи монтажных кронштейнов.
Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидным боковым панелям для сервисного обслуживания и замены фильтров.
