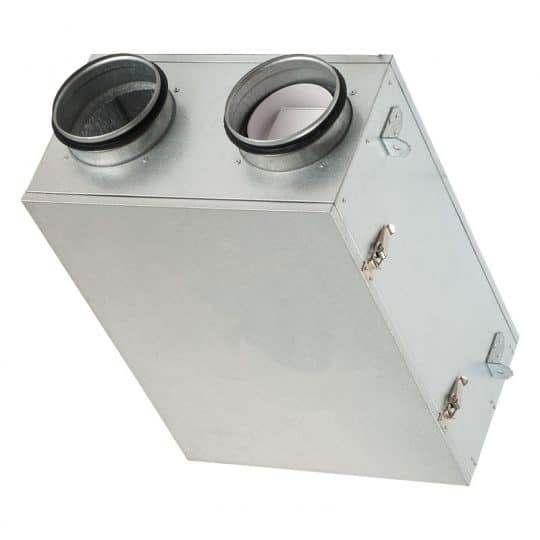

Приточно-вытяжная установка BLAUBERG KOMFORT Ultra D105

Детали

Описание

ПРИМЕНЕНИЕ
Вентиляционные установки для организации эффективной энергосберегающей приточно-вытяжной вентиляции в небольших помещениях: в квартирах, домах, коттеджах и т.п.
Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
Совместимы с круглыми воздуховодами диаметром 125 мм.

КОНСТРУКЦИЯ

Компактный корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной 15 мм из пенополиэтилена.
На корпусе предусмотрены монтажные уголки для удобства установки.
Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
Патрубки “в помещение” и “на улицу” оборудованы обратными клапанами.
Съемная сервисная панель на защёлках обеспечивает удобный доступ для обслуживания установки.

ВЕНТИЛЯТОРЫ

Для притока и вытяжки воздуха применяются приточный и вытяжной вентилятор с асинхронным двигателем.
Центробежная крыльчатка выполнена с вперед загнутыми лопатками, что обеспечивает высокое давление и низкий уровень шума вентилятора.
Двигатели оборудованы встроенной тепловой защитой от перегрева.
Турбины динамически сбалансированы.
Двигатели оснащены шариковыми подшипниками для длительного срока эксплуатации.

МОНТАЖ

Комнатная установка монтируется внутри помещения в горизонтальном положении.
Благодаря компактным габаритам корпуса возможна установка за подвесным потолком.
Возможно применение небольшой воздухораспределительной сети для создания системы вентиляции нескольких помещений.
‰Положение установки должно обеспечивать доступ к откидной панели для сервисного обслуживания и замены фильтров.

РЕКУПЕРАЦИЯ ТЕПЛА

В установке применяется два типа пластинчатых рекуператора перекрестного тока:

Алюминиевый (утилизирует явную теплоту вытяжного воздушного потока);
Энтальпийный из полимеризированной целлюлозы (утилизирует явную и скрытую теплоту вытяжного воздушного потока). Энтальпийный рекуператор устойчив к обмерзанию и не производит конденсат. Рекомендуется для применения в помещениях, оборудованных кондиционерами.
Рекуператоры полностью разделяют воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.
Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс: охлажденный выводимый воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений.
В модели KOMFORT Ultra D105-A для предотвращения рекуператора от обмерзания в зимний период года применяется встроенная система защиты, которая автоматически по датчику температуры отключает приточный вентилятор и дает возможность теплому вытяжному воздуху прогреть рекуператор. После этого включается приточный вентилятор, и установка продолжает работу в обычном режиме.

УПРАВЛЕНИЕ И АВТОМАТИКА

Регулировка расхода воздуха происходит при помощи внешнего выносного переключателя скорости CDP-3/5.
Установка имеет три скорости:

1-я скорость – 57 м3/ч, 24 дБ(А);
2-я скорость – 78 м3/ч, 32 дБ(А);
3-я скорость – 106 м3/ч, 41 дБ(А).
ФИЛЬТРАЦИЯ ВОЗДУХА

Высокую степень очистки приточного и вытяжного воздуха обеспечивают два встроенных фильтра кассетного типа с классом очистки G4.
