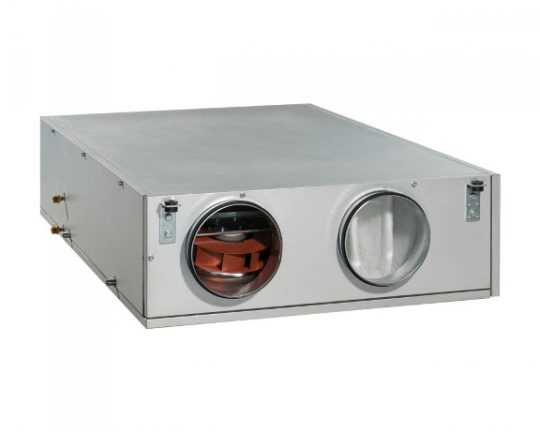

Приточно-вытяжная установка ВЕНТС ВУТ 600 ПВ ЕС

Детали

Описание

Описание
Приточно-вытяжная установка ВУТ ПЭ EC с элек-
трическим нагревателем и ВУТ ПВ EC с водяным
нагревателем представляют собой полностью гото-
вые вентиляционные агрегаты, обеспечивающие
фильтрацию, подачу свежего воздуха в помеще-
ния и удаление загрязненного. При этом тепло вы-
тяжного воздуха передается приточному воздуху
через пластинчатый рекуператор.
Применяются в системах вентиляции и кондици-
онирования помещений различного назначения,
требующих экономичного решения и управляе-
мой системы вентиляции. Применение ЕС моторов
позволяет уменьшить потребление электроэнер-
гии в 1,5-3 раза и при этом обеспечить высокую
производительность и низкий уровень шума.
Все модели предназначены для соединения с
круглыми воздуховодами номинальным диа-
метром 160 (150), 200, 250, 315 и 400 мм.
Модификации
ВУТ ПЭ ЕС – модели с электронагревателем.
ВУТ ПВ ЕС – модели с жидкостным (водяным, гли-
колевым) нагревателем.
Корпус
Корпус выполнен из алюмоцинка с внутренней
тепло- и звукоизоляцией из минеральной ваты
толщиной 20 мм для установок ВУТ 350, 600, 100
ПЭ/ПВ ЕС и 25 мм для установок ВУТ 2000, 3000
ПЭ/ПВ ЕС.
Фильтр
Для фильтрации приточного и вытяжного воздуха в
установке имеется два встроенных фильтра со сте-
пенью очистки G4. Для некоторых моделей опцио-
нально может быть установлен приточный фильтр
со степенью очистки F7.
Двигатель
Используются высокоэффективные электронно-
коммутируемые (ЕС) моторы постоянного тока
с внешним ротором, оборудованные рабочим
колесом с загнутыми назад лопатками. Такие
моторы являются на сегодняшний день наиболее
передовым решением в области энергосбереже-
ния. ЕС моторы характеризуются высокой произ-
водительностью и оптимальным управлением во
всем диапазоне скоростей вращения. Несомнен-
ным преимуществом электронно-коммутируемого
двигателя является высокий КПД (до 90%). Рекуператор
В установках применяются противоточный каналь-
ный рекуператор из алюминия (для установок
ВУТ ПЭ/ПВ 350, 600, 1000) и пластинчатый ре-
куператор перекрестного тока из алюминия (для
установок ВУТ ПЭ/ПВ 2000, 3000). Под блоком
рекуператора расположен поддон для сбора и
отвода конденсата.
Нагреватель
Электрический (ВУТ ПЭ), или водяной (ВУТ ПВ)
нагреватель, установленный после рекуператора,
догревает приточный воздух до комфортной тем-
пературы в случае, если с помощью рекуперации
тепла эта температура не достигнута. Водяные
наг реватели предназначены для эксплуатации
при максимальном рабочем давлении 1,0 МПа
(10 бар) и максимальной рабочей температуре
теплоносителя 95 °С.
Автоматика
Установка укомплектована встроенной систе-
мой автоматики и многофункциональной про-
водной панелью управления с графическим
индикатором.
Установка ВУТ ПЭ/ПВ ЕС комплек-
туется пультом с цветным, сенсор-
ным, ЖК дисплеем ПУ СЕНС 01.
Установка ВУТ ПЭ/ПВ ЕС А7 ком-
плектуется пультом с монохромным
ЖК дисплеем ПУ ЖК 01.
Пульты ПУ СЕНС 01 и ПУ ЖК 01 являются взаи-
мозаменяемыми.
В стандартный комплект установки входит про-
вод длиной 10 м для соединения с пультом.
Для предотвращения процесса обмерзания
рекуператора применяются активная защита
от обмерзания с применением байпаса и на-
гревателя. Суть ее состоит в том, что по дат-
чику температуры происходит открытие зас-
лонки байпаса и приточный воздух проходит
мимо рекуператора по обводному каналу. На
период размораживания рекуператора при-
точный воздух нагревается до необходимой
температуры в нагревателе. В это время теплый
вытяжной воздух прогревает рекуператор. По
мере оттаивания рекуператора заслонка пере-
крывает обводной канал, и установка работает в
обычном режиме.
Функции управления и защиты ВУТ ПЭ ЕС
управление при помощи панели: включение/
выключение; индикация комнатной температу-
ры; выбор скорости вентилятора (3 скорости);
открытие/закрытие байпаса для летнего прове-
тривания; работа по таймеру; работа по недель-
ному графику (только для ПУ СЕНС 01);
возможность при наладке системы отрегулиро-
вать отдельно приточный и вытяжной вентилято-
ры в диапазоне от 0 до 100% для каждой из 3-х
скоростей;
поддержание заданной температуры в поме-
щении по датчику на панели управления;
плавная регулировка мощности обогрева;
безопасный пуск/остановка вентиляторов;
активная защита от перегрева ТЭНов калорифе-
ра по датчику температуры в вентиляционном ка-
нале, а так же по сигналу от термоконтактов (два
термоконтакта: на 60 °С с автоматическим переза-
пуском и на 90 °С с ручным перезапуском);
продувка ТЭНов в конце цикла нагрева;
управление внешними воздушными заслонка-
ми с сервоприводом;
поддержание заданной температуры воздуха в
помещении либо в приточном канале;
управление по канальному датчику влажности
HV1 (приобретается отдельно) либо по встроен-
ному в панель управления;
контроль засорения фильтров по счетчику мо-
точасов;
остановка системы по команде от щита пожар-
ной сигнализации;
подключение ККБ.
Функции управления и защиты ВУТ ПВ ЕС
управление при помощи панели: включение/
выключение, индикация комнатной температу-
ры, выбор скорости вентилятора (3 скорости),
работа по недельному графику;
возможность при наладке системы отрегулировать
отдельно приточный и вытяжной вентиляторы в ди-
апазоне от 0 до 100% для каждой из 3-х скоростей;
поддержание температуры приточного возду-
ха, заданной с панели управления: управление
циркуляционным насосом и регулирующим кла-
паном смесительного узла нагревателя;
защита нагревателя от замерзания (по датчи-
ку температуры воздуха после нагревателя и по
датчику температуры обратного теплоносителя);
безопасный пуск/остановка вентиляторов,
прогрев нагревателя перед пуском; поддержа-
ние установленной температуры обратного те-
плоносителя при неработающем вентиляторе;
управление внешними воздушными заслонка-
ми с сервоприводом;
поддержание заданной температуры воздуха в
помещении либо в приточном канале;
управление по канальному датчику влажности
HV1 (приобретается отдельно) либо по встроен-
ному в панель управления;
контроль засорения фильтров по счетчику мо-
точасов;
остановка системы по команде от щита пожар-
ной сигнализации;
подключение ККБ.
Монтаж
Установка предназначена для внутреннего мон-
тажа в положении, обеспечивающем сбор и от-
вод конденсата в дренаж. Доступ для сервисного
обслуживания и чистки фильтра: для типоразме-
ров 350, 600 и 1000 – со стороны правой или
левой боковой панели; для типоразмеров 2000
и 3000 – доступ снизу.
Дополнительная комплектация
Для снижения шума от вентиляторов, перед
агрегатом со стороны помещения рекоменду-
ется устанавливать канальный шумоглушитель
(см. СР). Для снижения вибрации в канале, до и
после агрегата рекомендуется установить гибкие
виброгасящие вставки (см. ВВГ).
Установки рекомендуется комплектовать авто-
матическими воздушными заслонками для пре-
дотвращения неконтролируемых перетоков воз-
духа при выключенных вентиляторах, а так же для
защиты водяного нагревателя от обмерзания.
Для плавной регулировки температуры воз-
духа в установках с водяным нагревателем ре-
комендуется использовать смесительные узлы
УСВК. Смесительный узел УСВК с трехходо-
вым регулирующим вентилем и циркуляцион-
ным насосом, позволяет плавно регулировать
мощность обог рева, и сводит к минимуму
угрозу замерзания жидкости в нагревателе.
