Цена по запросу
| Серия | |
|---|---|
| Страна производитель | |
| Производитель | |
| Напряжение, В | |
| Мощность циркуляционного насоса, Вт | 120 |
| KVS | |
| Клапан 1H, 2H,3H, 4H | HRB3 25-6,3 |
| Клапан 1V, 2V, 3V, 4V | VRB3 20-6,3 |
| Привод клапана (питание), В | 24 |
| Привод клапана (управление) | 0-10 |
| Присоединительный размер | G 1" |

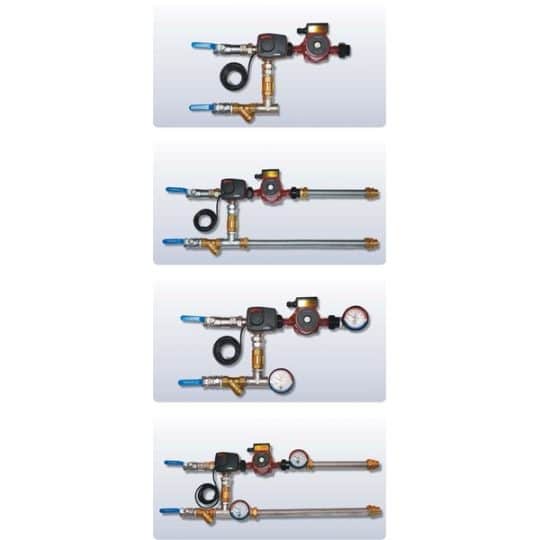

Узлы регулирования воздухонагревателей приточных установок могут быть двух принципиальных схем, которые принято называть “двухходовая” и “трехходовая”.
Узлы регулирования калориферов предназначены для плавного изменения мощности водяных калориферов и защиты от разморозки.
Шаровые краны (1) служат для отключения узла регулирования от тепловой сети (для проведения ремонтных работ). Сетчатый фильтр (2) защищает регулирующий клапан, циркуляционный насос и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла. Регулирующий клапан с приводом (3) регулирует количество теплоносителя, поступающего из сети теплоснабжения в малый контур, образованный байпасом, калорифером и соединяющими их трубопроводами. На байпасе установлен обратный клапан (5) для предотвращения перетекания теплоносителя из подающей линии в обратную минуя калорифер. Внутри малого контура установлен циркуляционный насос (4), который обеспечивает номинальный расход теплоносителя в малом контуре, а значит и через калорифер при любом положении регулирующего клапана.
Регулирующий клапан обеспечивает поступление переменного количества теплоносителя из сети теплоснабжения в “малый” контур циркуляции. В точке соединения байпаса и подающей линии происходит подмес сетевого теплоносителя к уже циркулирующему в малом контуре. Вследствие этого температура теплоносителя в малом контуре изменяется и, как следствие, изменяется тепловая мощность воздухонагревателя.
В стандартных узлах регулирования воздухонагревателей Cyclone MU наиболее ответственные элементы – циркуляционный насос и регулирующий клапан установлены на обратной линии для снижения на них тепловой нагрузки. Такое конструктивное решение в сочетании с использованием высокотемпературной (рабочая температура до 150 ° С) запорной арматуры обеспечивает высокую надежность и позволяет использовать узлы регулирования Cyclone MU для подключения воздухонагревателей к теплоносителю с температурным графиком 130/70 °С.
Рабочее давление: 0-10 бар. Рабочая температура: до +150°C. Теплоноситель: вода, антифриз.
